Visão geral do produto Suportes Constantes Witzenmann

Suportes constantes e apoios constantes

contato

Os suportes e apoios constantes HYDRA® são suportes de tubulação móveis com relação constante de carga e necessários em caso de grandes movimentos verticais (>60mm). Todos os rolamentos giráveis são uma combinação de eixos de aço inoxidável polidos e rolamentos de conexão PTFE, que garantem o menor valor de fricção. Uma proteção anti-corrosão otimizada, bem como uma montagem sem problemas e a conexão na construção do suporte garantem uma aplicação isenta de manutenção.

Característica carga/trajeto

Konstanthänger und Konstantstützen Last Weg Charakteristik Image Text

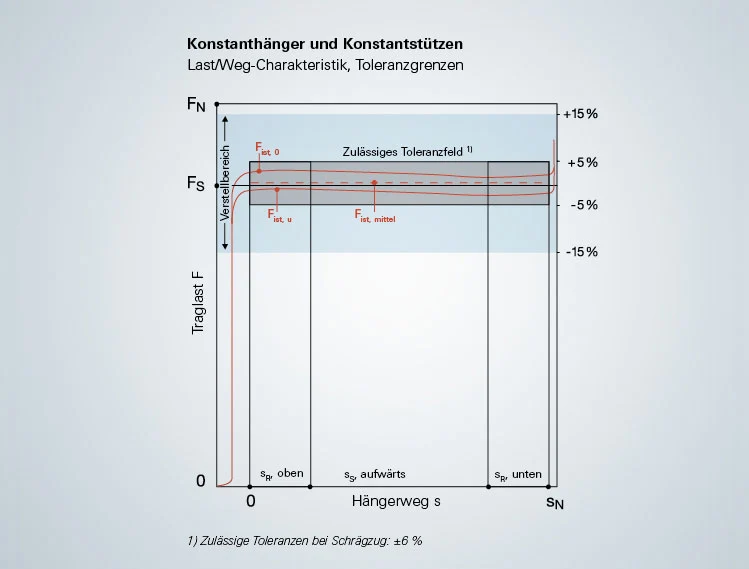

Característica: diagrama carga/trajeto com os limites de tolerância permitidos nas diretrizes reconhecidas (por exemplo, VGB-R 510 L, KTA 3205.3). A projeção contra dobras, fabricação e tratamento térmico especial garantem, de forma permanente, as linhas características de força e trajeto lineares inalteradas das molas aplicadas.

Carga nominal: F_N (carga máxima do suporte constante)

Carga esperada: F_S

Carga média ajustada: F_{efetiva, média}

Condição para o ajuste de carga média: (|F_S- F_{efetiva, média}|)/F_S ≤ 0,02

Trajeto nominal: s_N

Trajeto esperado: s_S

Reserva de trajeto: s_R

saiba mais

Suporte constante

Tipo KHD

Suporte constante, horizontal, com clinquer duplo

Tipo KVD

Suporte constante, vertical, com clinquer duplo

Tipo KHS

Suporte constante, horizontal em pé

Tipo KVS

Suporte constante, vertical em pé

Apoios constantes

Tipo KSR

Apoio constante com rolamento de suporte

Tipo KSP

Apoio constante com placa de suporte

Outras etapas

Downloads

Visão geral do produto - suportes de tubos HYDRA

Folhetos, suportes e apoios

Folhetos, rolamentos para suportes de tubos

Instrução de montagem, suporte constante e apoio

Instrução de montagem, suporte de molas e apoio

Configurar produto

Configure os produtos com a nossa ferramenta FLEXPERTE rápida e fácil para suas necessidades pessoais.

Detalhes:

Exposição de produtos padrão
Emitir fichas de dados
Emitir solicitações

Iniciar configuração

Download: versão do cliente FLEXPERTE

FLEXPERTE: o programa de exposição para a paleta completa de produtos do Grupo Witzenmann com uma subdivisão específica de funções

Mangueiras metálicas
compensadores fixos
Foles metálicos
Armazenamento, suporte, apoio

Além das fórmulas de cálculo estão depositados ainda dados de desenho, bem como desenhos completos em 3D CAD. Munido com interfaces PDS e PDMS, o programa é aplicável de forma versátil e universal.
