Aquí encontrará una descripción general de nuestros programas estándar y especiales para compensadores axiales, compensadores universales, compensadores laterales y compensadores angulares.

¿Necesita un modelo especial? Póngase en contacto con nosotros.

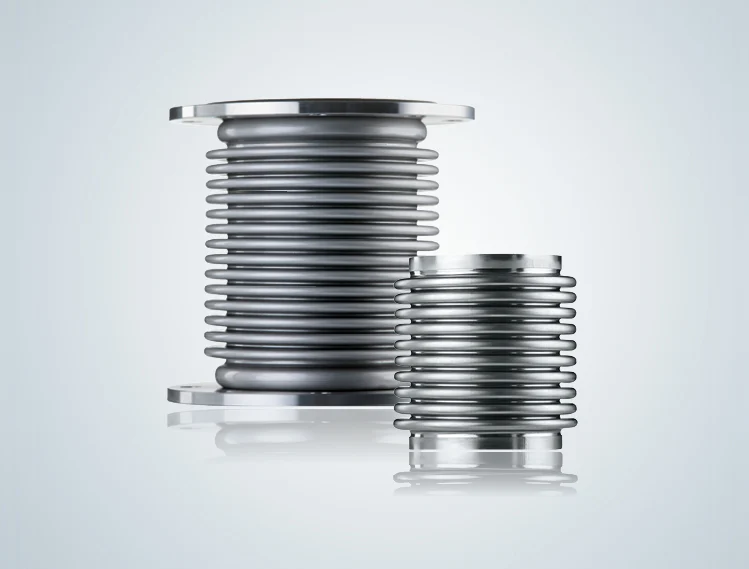

Compensadores de dilatación axiales HYDRA

Las juntas de expansión o compensadores de dilatación axiales permiten absorber movimientos a lo largo del eje del tubo (compresión y expansión) para compensar dilataciones o vibraciones del sistema de tuberías.

  • Posibilidad de absorción de movimientos axiales de hasta 200 mm aprox.
  • Posibilidad de baja absorción de movimientos laterales y angulares
  • En la opción sin tirantes puede realizar el movimiento completo. Fuerzas axiales altas a presiones más elevadas
Más información

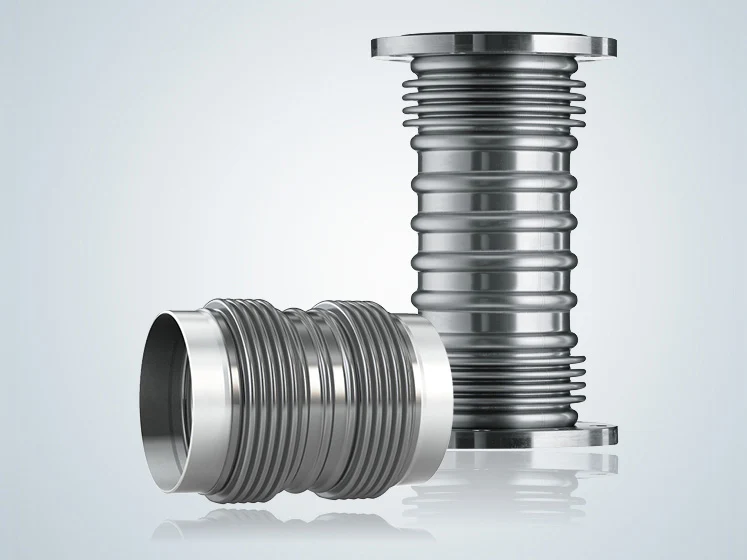

Compensadores de dilatación universales HYDRA

Las juntas de expansión o compensadores de dilatación universales constan de dos fuelles metálicos conectados por un tubo central lo que posibilita absorber movimientos en todas las direcciones.

  • Posibilidad de absorción de movimientos axiales, laterales y angulares
  • En la opción sin tirantes puede realizar el movimiento completo. Fuerzas axiales altas a presiones más elevadas
Más información

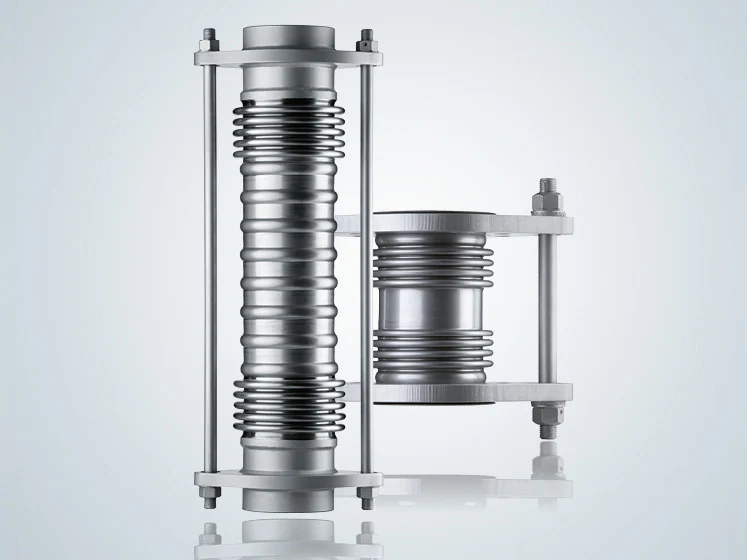

Compensadores de dilatación laterales HYDRA

Los compensadores de dilatación laterales son adecuados para absorber movimientos laterales, es decir, movimientos radiales o perpendiculares al eje del tubo del compensador.

  • Absorción del movimiento lateral
  • Movilidad en una dirección lateral con tirantes de articulación
  • Movilidad completa mediante tirantes con tuercas esféricas en los extremos
  • Tirantes para absorber las fuerzas de reacción axiales (no es posible el movimiento axial)
Más información

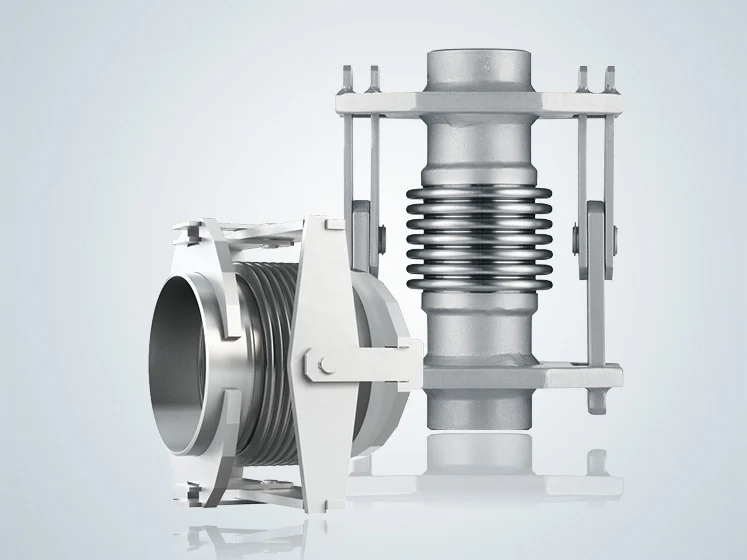

Compensadores de dilatación angulares HYDRA

Las juntas de expansión o compensadores de dilatación angulares absorben los movimientos del sistema de tuberías en forma de movimientos angulares, pivotando sobre un punto de rotación de su sistema de anclaje

  • Absorción del movimiento angular/movimientos angulares
  • Movilidad en una diracción con sistema de anclaje de rotación simple
  • Movilidad completa con sistema de anclaje tipo cardán
  • Tirantes para absorber las fuerzas de reacción axiales (no es posible el movimiento axial)
Más información

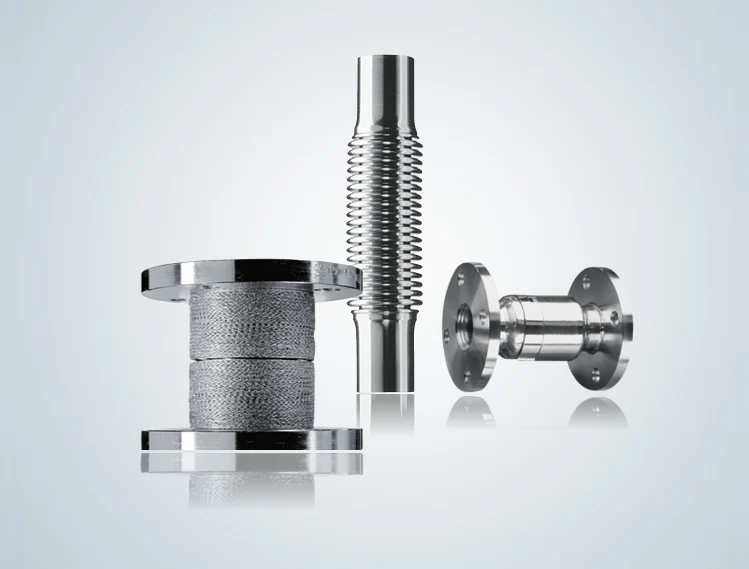

Compensadores de dilatación para aplicaciones técnicas domésticas HYDRA

Gama estándar de compensadores de diltación axiales para tuberías de acero, acero inoxidable y cobre en equipamiento técnico de edificios. La gama de productos óptima para todas las aplicaciones en circuitos de agua y calefacción, así como en instalaciones de gas.

  • Diámetros desde DN 15 a DN 250
  • Provistos de tornillería, manguitos roscados, machos roscados, bridas o extremos para soldar
Más información

Próximos pasos

Configurar un producto

Configure productos según sus propias necesidades de forma rápida y sencilla con nuestra herramienta FLEXPERTE.

Detalles:

  • Diseño de productos estándar
  • Preparación de fichas técnicas
  • Preparación de solicitudes

Descargas: versión del cliente FLEXPERTE

FLEXPERTE, el programa de diseño para toda la gama de productos del grupo Witzenmann:

  • Tubos flexibles metálicos / Mangueras metálicas
  • Compensadores de diltación / Juntas de expansión
  • Fuelles metálicos
  • Soportes y apoyos de tubería
Además de las fórmulas de cálculo, también se almacenan datos de diseño y planos CAD en 3D completos. El programa está provisto de interfaces PDS y PDMS, es versátil y tiene aplicación universal.
