Nuestra gama completa para soportes de carga variable, soportes de carga constante, piezas de conexión y abrazaderas, componentes dinámicos, rodamientos lisos, rodamientos fijos y rodamientos de rodillos está diseñada como un sistema completo, bien coordinado e integrado.

¿Necesita un modelo especial? Póngase en contacto con nosotros.

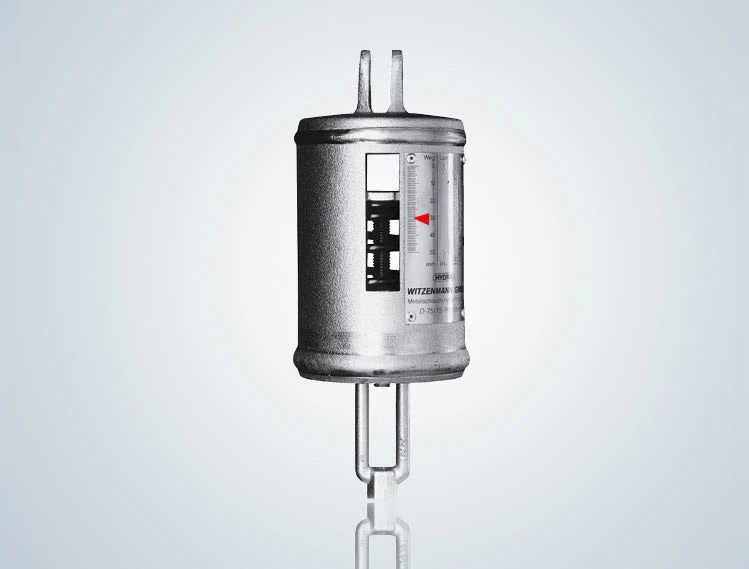

Soportes y apoyos de carga variable HYDRA

Los soportes y apoyos de carga variable son soportes de tubería móviles con una capacidad de carga linealmente variable. En este sentido, el recorrido del soporte cambia de forma proporcional a la carga. Los soportes de carga variable resultan menos costosos que los soportes de carga constante y se emplean cuando el movimiento vertical que debe absorberse no es demasiado grande (máx. 60 mm).

  • Ajuste de la carga girando simplemente el tensor
  • Posibilidad de nuevo bloqueo en cualquier posición
  • Sin desgaste: no se precisan repuestos
Más información

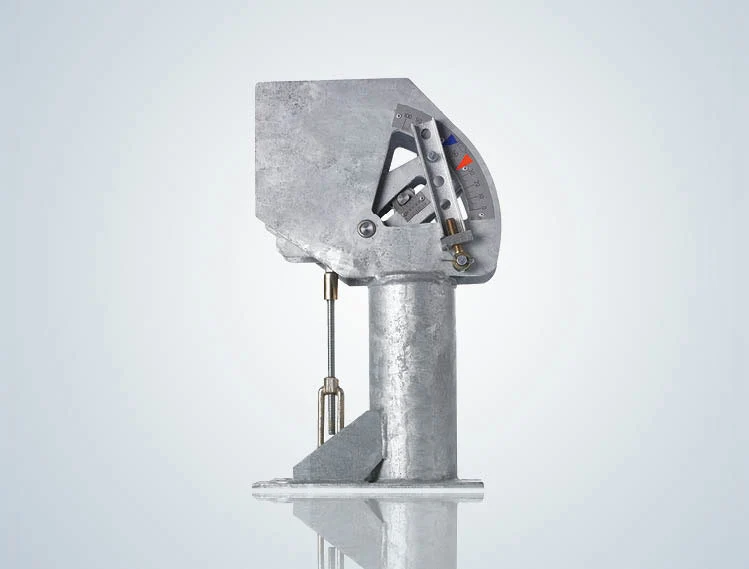

Soportes y apoyos de carga constante HYDRA

Los soportes de carga constante y los apoyos de carga constante son soportes de tubería móviles con una capacidad de carga constante y necesarios para movimientos verticales más grandes. La carga sigue prácticamente sin cambios durante todo el movimiento vertical.

  • Fuerza constante en el punto de aplicación de la carga gracias a un mecanismo de palanca coordinado
  • Dimensiones optimizadas de la palanca para una carga constante en todo el rango de ajuste
  • Las reservas de recorrido del soporte se mantienen incluso después del ajuste de carga
Más información

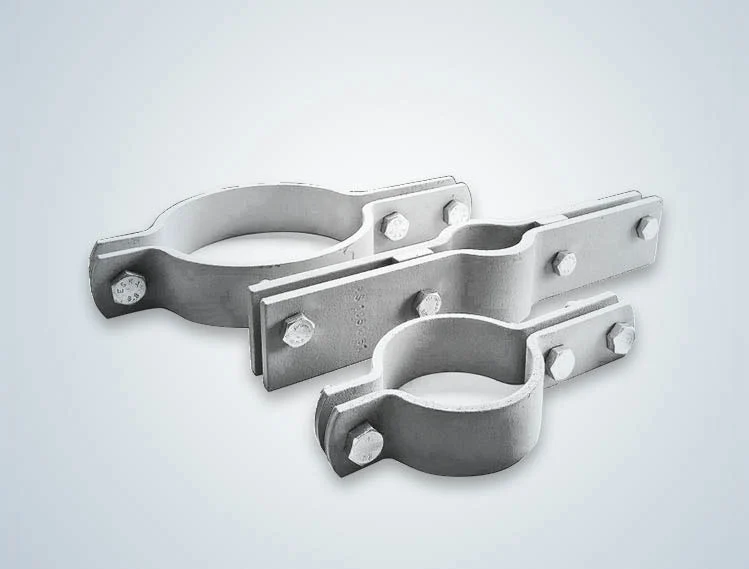

Piezas de conexión y abrazaderas HYDRA

Las abrazaderas horizontales y verticales se utilizan para soportar tubos en diferentes disposiciones.

Con las piezas de conexión, los soportes entre la estructura de acero y las abrazaderas se unen como componentes de conexión a la tubería. Se clasifican por grupos de carga según nuestro sistema de soportes.

Más información

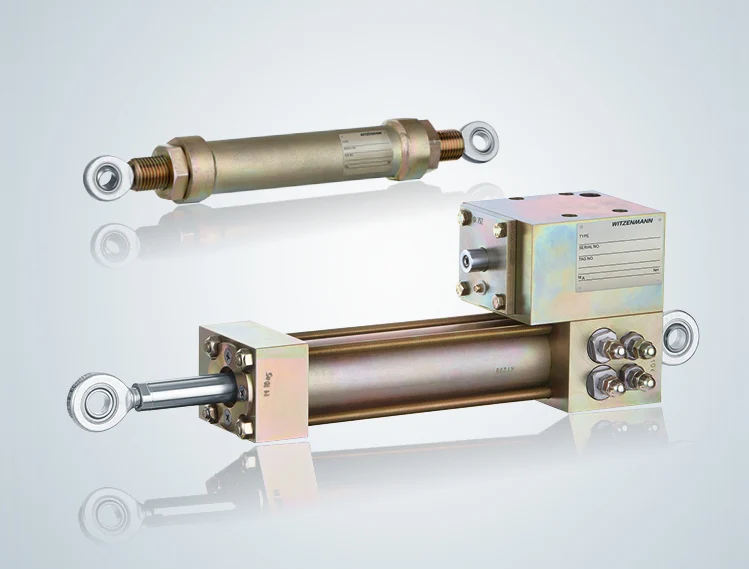

Componentes dinámicos y puntales articulados HYDRA

Nuestra gama de componentes dinámicos se utiliza para controlar las cargas dinámicas de las tuberías relevantes para la seguridad y los componentes más sensibles.

  • Los supresores de balanceo hidráulicos se utilizan para compensar movimientos en casos de carga dinámica, p. ej., picos de presión, o por factores externos, como terremotos. Las amplitudes de recorrido producidas se reducen al mínimo sin obstaculizar los movimientos debido a los cambios de temperatura.
  • Los puntales articulados se utilizan como elementos de tensión-compresión sobre todo para soportar cargas dinámicas.
Más información

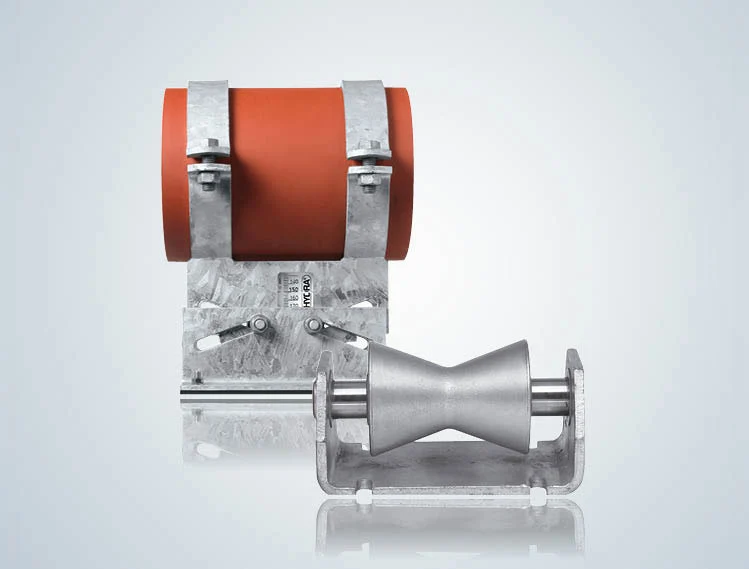

Programa de soportes deslizantes HYDRA

El programa de fabricación cubre la gama completa de soportes de tubería deslizantes. Disponemos de soportes flotantes, lisos, fijos, de rodillos y guía con diversos accesorios para la construcción de sistemas de tuberías industriales.

  • Planificación fácil y selección segura a través de series de variantes estandarizadas con criterios de aplicación y diseño semejantes, conexiones compatibles, instalación sencilla, protección contra la corrosión adaptada y absolutamente libres de mantenimiento
  • Rango de temperatura hasta 650 °C, posibilidad de temperaturas más altas bajo petición
  • sistema de fijación patentado para soportes T, U o L
Más información

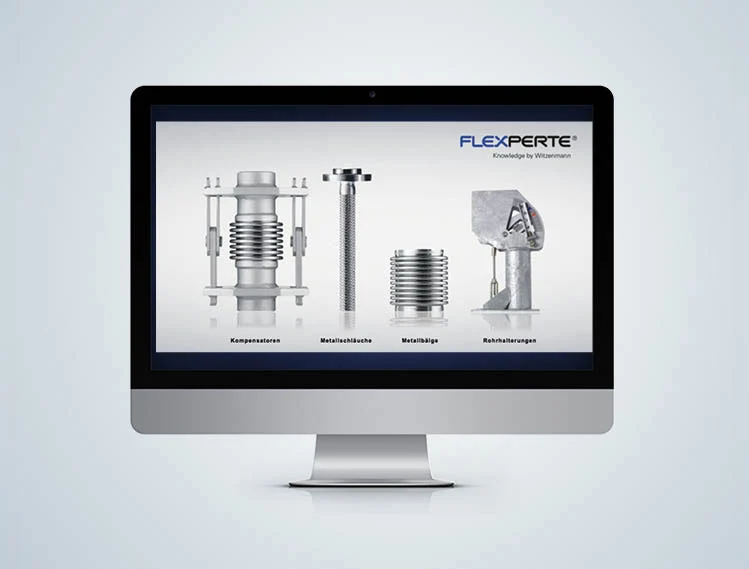

FLEXPERTE - el software de diseño

FLEXPERTE es un programa para PC desarrollado especialmente para planificadores para diseñar y visualizar compensadores, fuelles metálicos, mangueras metálicas y soportes de tubería. El guiado por menús posibilita el cálculo y el diseño de estos productos.

  • Manejo intuitivo
  • Diseño personalizado incluso de cadenas de carga complejas
  • Interfaces Rohr2, CAESAR II, CaesarII, PDMS y PDS

Próximos pasos

Configurar un producto

Configure productos según sus propias necesidades de forma rápida y sencilla con nuestra herramienta FLEXPERTE.

Detalles:

  • Diseño de productos estándar
  • Preparación de fichas técnicas
  • Preparación de solicitudes

Descargas: versión del cliente FLEXPERTE

FLEXPERTE, el programa de diseño para toda la gama de productos del grupo Witzenmann:

  • Tubos flexibles metálicos / Mangueras metálicas
  • Compensadores de diltación / Juntas de expansión
  • Fuelles metálicos
  • Soportes y apoyos de tubería
Además de las fórmulas de cálculo, también se almacenan datos de diseño y planos CAD en 3D completos. El programa está provisto de interfaces PDS y PDMS, es versátil y tiene aplicación universal.
