Soportes y apoyos de carga variable

Contacto

Los soportes y apoyos de carga variable HYDRA® son soportes de tubería móviles con una capacidad de carga linealmente variable. Tienen una fricción muy baja y una mínima desviación respecto a la carga teórica. El sistema variable de bloqueo continuo patentado mantiene la placa de apoyo del soporte en su posición y solo puede retirarse si la carga es la correcta.

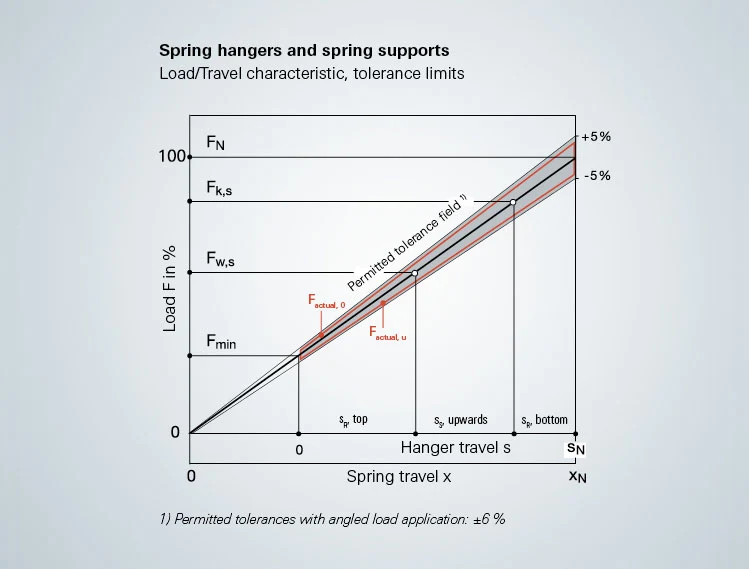

Características de carga/recorrido

Características: diagrama de carga/recorrido con los límites de tolerancia aplicados conforme a regulación (p. ej., VGB-R 510 L, KTA 3205.3). El resistente diseño, la producción y el tratamiento térmico especial garantizan a largo plazo una curva fuerza-desplazamiento linealmente invariable de los muelles utilizados.

Carga inicial: Fmín.
Carga nominal: FN
Carga objetivo, frío (carga en frío): Fk, s
Carga objetivo, caliente (carga en caliente): Fw, s
Coeficiente elástico: R
Recorrido total: xN
Recorrido nominal: sN
Recorrido objetivo: sS
Reserva de recorrido: sR

Más información

Tipos de soportes de carga variable

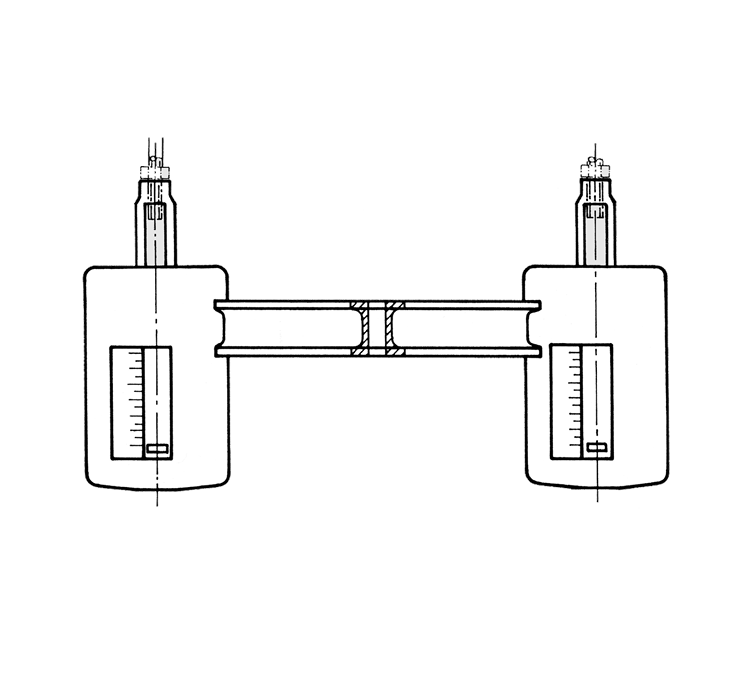

El soporte doble con travesaño es perfecto para tuberías que pasan cerca de la estructura.

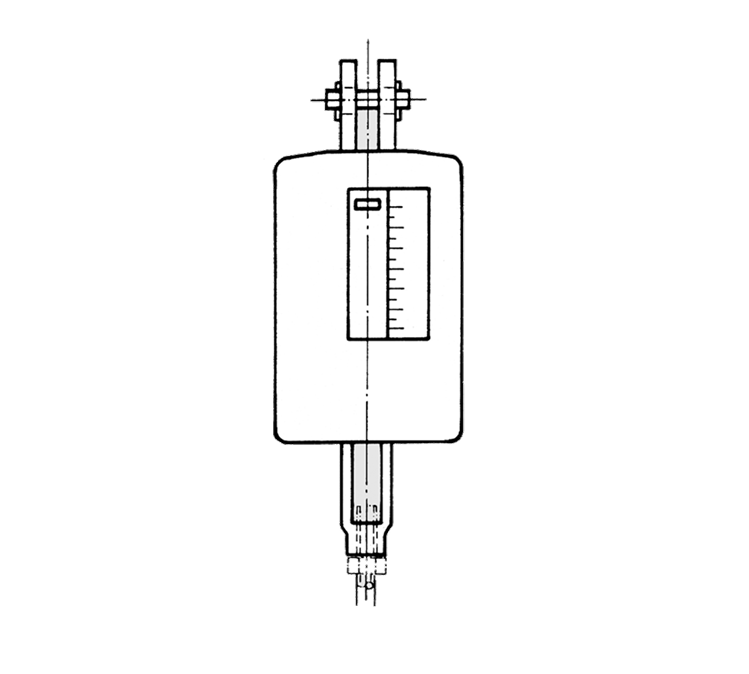

Soporte de carga variable con lengüeta doble, para conectar a una estructura superior.

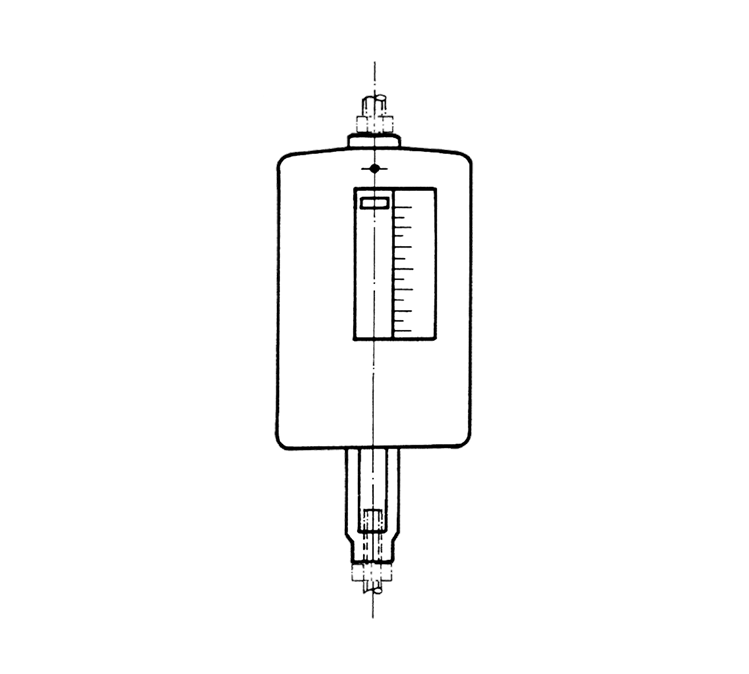

Soporte de carga variable con conexión roscada, la varilla roscada permite regular altura.

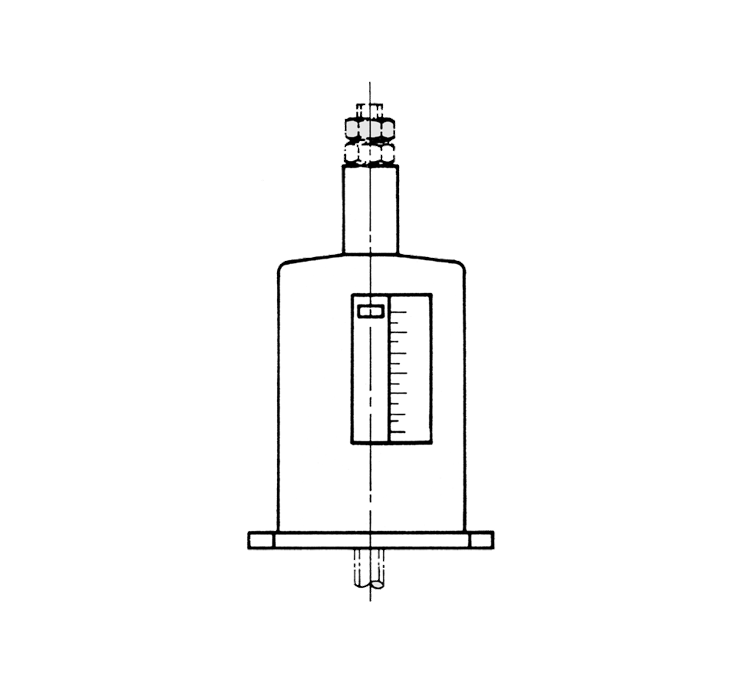

Soporte de carga variable con varilla de conexión continua, para colocar sobre estructura.

Modelos de apoyos de carga variable

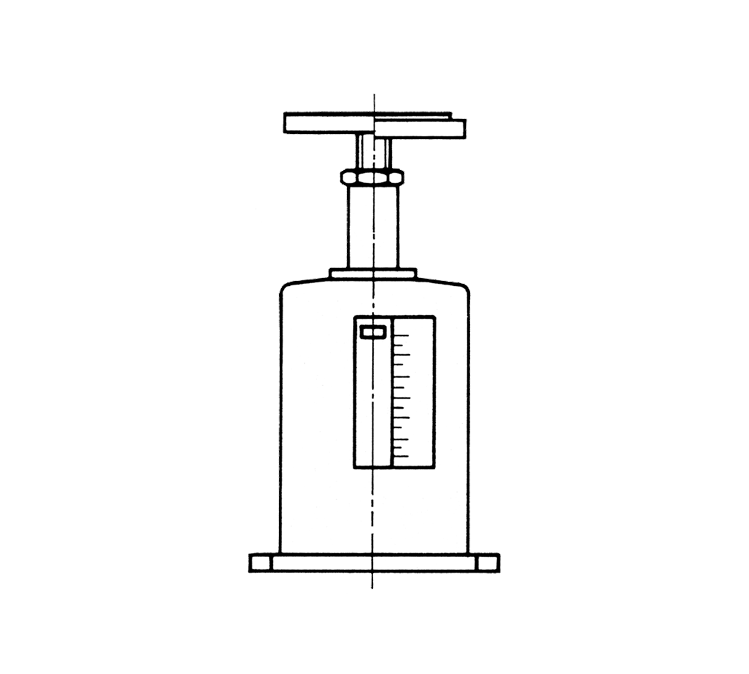

Apoyo de carga variable con placa de soporte, montado sobre estructura con placa de base.

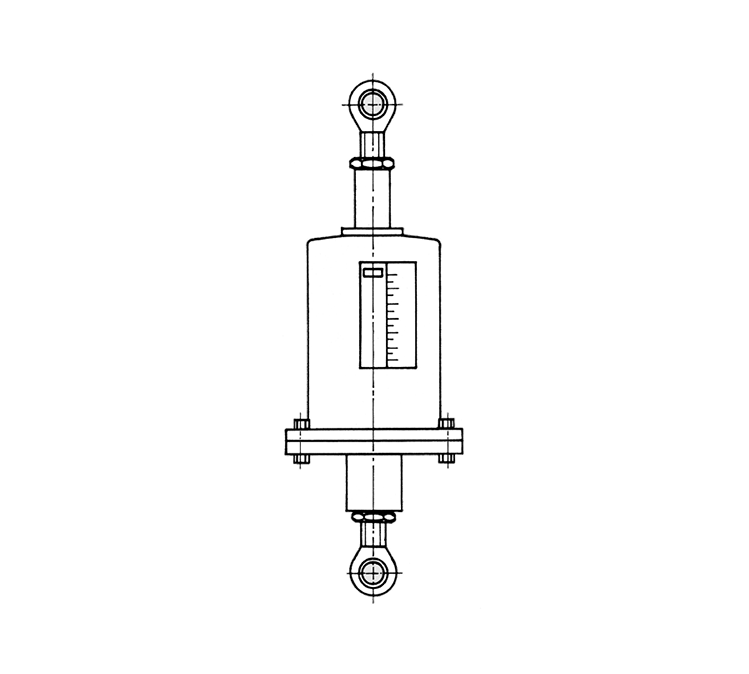

Apoyo de articulación elástico, pasa la carga a la estructura a través de articulaciones.
