Soportes de carga constantes y apoyos de carga constante

Contacto

Los soportes de carga constante y los apoyos de carga constante HYDRA® son soportes de tubería móviles con una capacidad de carga constante y se necesitan cuando se tienen que realizar movimientos verticales más grandes (>60 mm). Las piezas internas de rotación y apoyo se fabrican en una combinación de acero inoxidable rectificado y composite de PTFE que garantizan coeficientes de fricción reducidos. La protección óptima contra la corrosión y la sencilla instalación y conexión a la estructura de soporte aseguran un uso libre de mantenimiento.

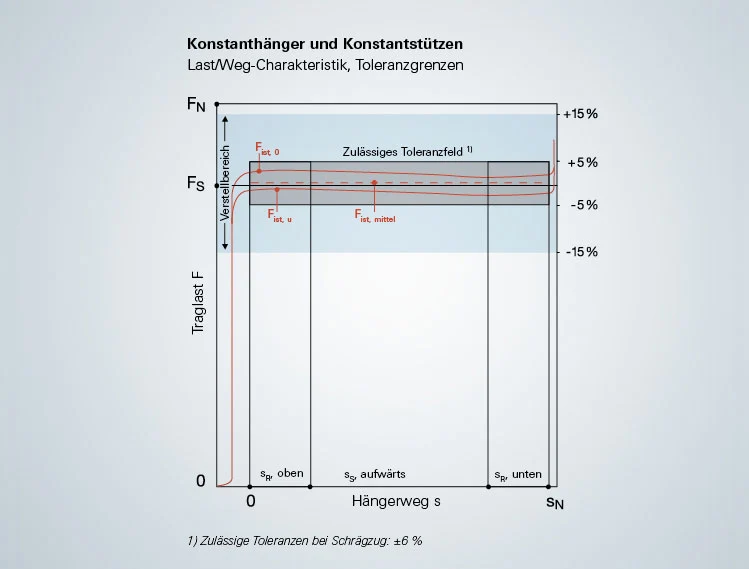

Características de carga/recorrido

Características: diagrama de carga/recorrido con los límites de tolerancia aplicados en conforme a regulación (p. ej., VGB-R 510 L, KTA 3205.3). El resistente diseño, la producción y el tratamiento térmico especial garantizan a largo plazo una curva fuerza-desplazamiento linealmente invariable de los muelles utilizados.

Carga nominal: FN (carga máxima del aparato de carga constante)
Carga objetivo: FS
Carga media ajustada: Freal, media
Requisito para el ajuste de carga media: (|FS- Freal, media|)/FS ≤ 0,02
Recorrido nominal: sN
Recorrido objetivo: sS
Reserva de recorrido: sR

Más información

Soporte de carga constante

Soporte de carga constante, horizontal, con lengüeta doble para colgado superior.

Soporte de carga constante, vertical, con lengüeta doble para colgado superior.

Soporte de carga constante, posición horizontal, para apoyar sobre su base.

Soporte de carga constante, posición vertical para apoyar sobre su base.

Apoyos de carga constante

Apoyo de carga constante con rodillo de soporte

Apoyo de carga constante con placa de soporte

Próximos pasos

Configurar un producto

Configure productos según sus propias necesidades de forma rápida y sencilla con nuestra herramienta FLEXPERTE.

Detalles:

  • Diseño de productos estándar
  • Preparación de fichas técnicas
  • Preparación de solicitudes

Descargas: versión del cliente FLEXPERTE

FLEXPERTE, el programa de diseño para toda la gama de productos del grupo Witzenmann:

  • Tubos flexibles metálicos / Mangueras metálicas
  • Compensadores de diltación / Juntas de expansión
  • Fuelles metálicos
  • Soportes y apoyos de tubería
Además de las fórmulas de cálculo, también se almacenan datos de diseño y planos CAD en 3D completos. El programa está provisto de interfaces PDS y PDMS, es versátil y tiene aplicación universal.
